AI算力持续爆发推动HBM堆叠、Chiplet异构集成、面板级封装快速落地，传统有机基板、硅中介层性能已达物理瓶颈，玻璃基板凭借独特材料优势成为先进封装核心升级方案。2026年被行业公认为玻璃基板商业化元年，全球芯片巨头加速验证投产，国内产业链同步推进国产替代，整条赛道成长空间广阔。

一、玻璃基板三大核心性能优势，完美解决大芯片封装痛点

传统ABF有机基板存在热膨胀系数不匹配、高频信号损耗大、大尺寸翘曲严重、布线密度受限等问题；硅中介层虽性能达标，但原材料与制造成本过高，难以大规模普及。玻璃基板同时弥补两者短板，具备三大不可替代优势：

成本层面，玻璃转接板制作成本仅为硅中介层的1/8，面板级矩形生产模式减少晶圆边缘材料浪费，长期规模化量产具备显著成本优势，同时兼具光学透光性，可同步承载光波导与电路布线，是CPO光电一体化封装的唯一适配基材。

二、完整产业链拆解，上下游壁垒分化明显

玻璃基板产业链分为上游高纯原料与核心设备、中游基板制造与TGV深加工、下游多元终端应用三大环节，各环节价值、技术壁垒、国产化进度差异显著。

（一）上游：高纯材料+精密设备，行业核心壁垒区，价值占全链60%以上

原材料：高端玻璃原片海外垄断，国产加速突破。核心原料为4N-6N超高纯度粉料，高纯石英砂占原料总量70%-75%。高端半导体、显示玻璃原片长期由美国康宁、德国肖特、日本旭硝子三家寡头垄断，国内整体国产化率不足12%。

彩虹股份、凯盛科技、京东方、力诺药包等企业持续布局无碱硼硅玻璃原片研发，逐步实现8寸半导体基板送样、中试落地。

配套关键树脂ABF-GCP（玻璃布粘结介质）目前依赖海外，国内圣泉集团、生益科技攻坚萘酚树脂配方，是国产产业链补齐短板的关键。

核心设备：TGV激光钻孔率先国产化，高端镀膜、曝光设备仍受制于人。TGV玻璃通孔激光钻孔是玻璃基板量产刚需设备，国内实现批量供货：帝尔激光国内市占率约40%，覆盖晶圆级、面板级双线；大族激光飞秒激光可实现≤5μm微孔加工；华工科技完成整机国产化定型。

但PVD磁控溅射镀膜机、高端光刻曝光机仍被海外厂商垄断，是后续国产突破重点。电镀填孔配套设备、药水由三孚新科、东威科技布局，化学铜工艺若实现良率突破，有望替代高价PVD金属化方案。

（二）中游：TGV精密深加工，价值增量最大，国产替代核心赛道

中游是连接上游材料设备与下游终端的枢纽，也是整条产业链价值最集中环节，一片数百元玻璃原片经过TGV钻孔、刻蚀、通孔金属化、精密RDL布线后，成品价值可达2万元/片。赛道分为两条独立工艺路线：

1、显示用高世代玻璃基板：工艺成熟，供给LCD、OLED、Mini/MicroLED面板，国内京东方、TCL华星深度参与；

2、半导体TGV玻璃基板：工艺复杂度更高，新增激光微孔、深孔电镀填铜、多层重布线等工序，当前量产瓶颈集中在后段金属化与高密度布线环节。

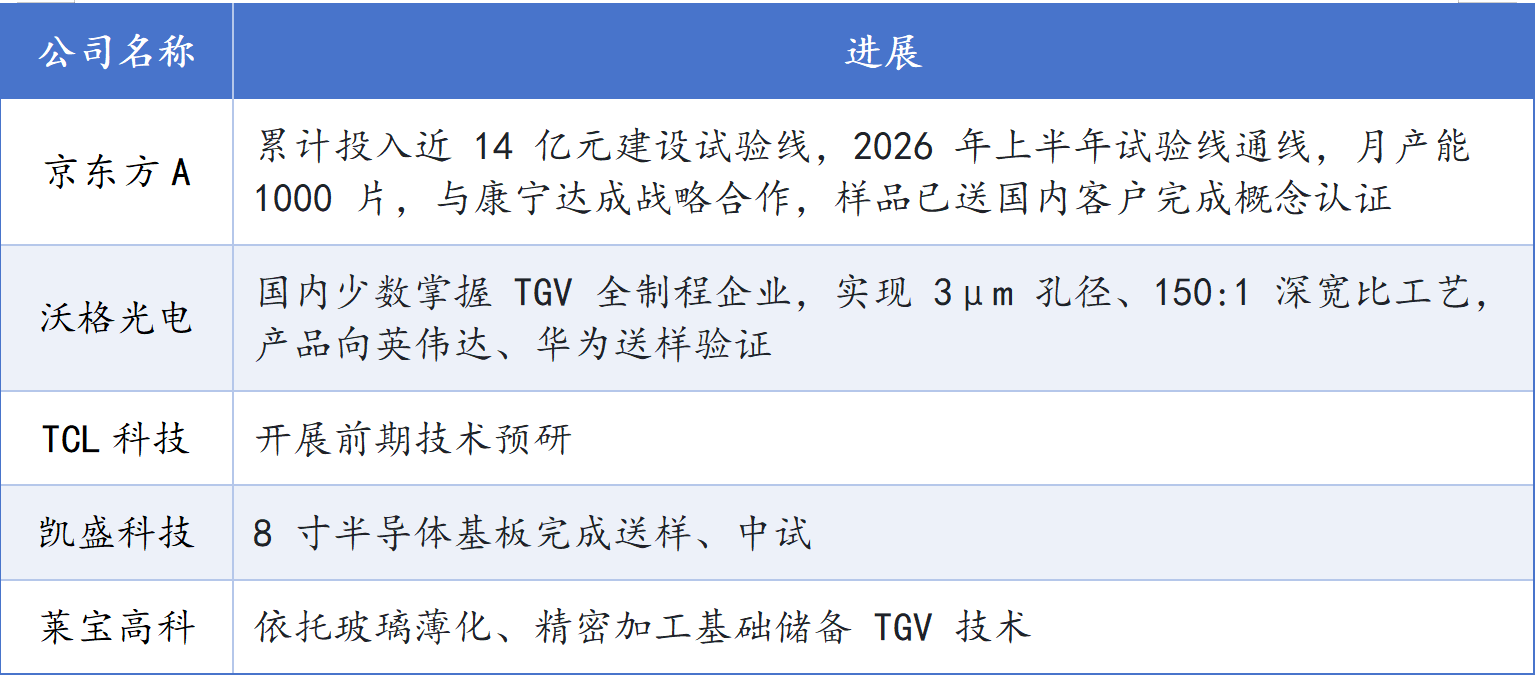

国内核心加工企业清晰：

（三）下游：三大高景气应用场景，算力封装为长期核心增量

1、传统显示市场（存量基本盘）

LCD、OLED、车载显示、折叠超薄玻璃为当前最大需求来源，2026年全球市场规模约1236亿元，年复合增速5%-8%。大尺寸电视、车载多屏、折叠屏持续拉动需求，但高端高世代基板国产化率仅15%-37%，国产替代空间充足。

2、AI先进封装（核心增量赛道）

适配AIGPU、HBM存储、Chiplet异构集成，单颗AI芯片玻璃基板价值是普通CPU的5-8倍。AI服务器算力需求指数增长，单平台功耗达千瓦级，传统载板无法承载，是玻璃基板中长期爆发核心驱动力。英特尔、台积电、三星、SK集团均已落地产线规划。

3、前沿光电场景（长期新增量）

CPO高速光模块、Mini/MicroLED、AR/VR设备持续扩容，中际旭创、新易盛、雷曼光电等企业逐步导入玻璃基板产品。玻璃兼具透光与高频低损耗特性，解决数据中心光电封装“带宽墙”“功耗墙”问题，打开百亿级增量市场。

三、市场空间两大统计口径，半导体封装赛道增速领跑

行业数据分为全品类玻璃基板、半导体先进封装专用玻璃基板两大统计维度，增速差异显著：

1、Omdia全品类口径（含显示、半导体、光伏）

2026年全球市场规模186亿美元，2030年突破320亿美元，2026-2030年复合增速14.5%，覆盖全行业存量+增量需求，整体增长稳健。

2、SEMI半导体封装细分口径（仅AI/HPC/CPO专用玻璃基板）

赛道目前处于从零起步阶段，2028-2040年复合增速高达67.2%，量产落地后将迎来指数级需求爆发。国内AI封装TGV细分赛道当前国产化率不足8%，预计2030年国内稳态市场空间突破300亿元。

四、全球头部厂商量产时间线，行业三阶段发展周期

（一）4大国际巨头量产规划

1、英特尔：2026年推出78×77mm、22层玻璃基板样品，2027年大规模量产。

2、台积电：推出CoPoS面板级玻璃封装路线，2028年下半年落地过渡方案CoPoS，纯玻璃基板2030年后大规模投产。

3、三星：2025年建成试产线，2026年4月向苹果送样，2027年实现量产。

4、SK集团：规划2026年完成玻璃基板产线量产。

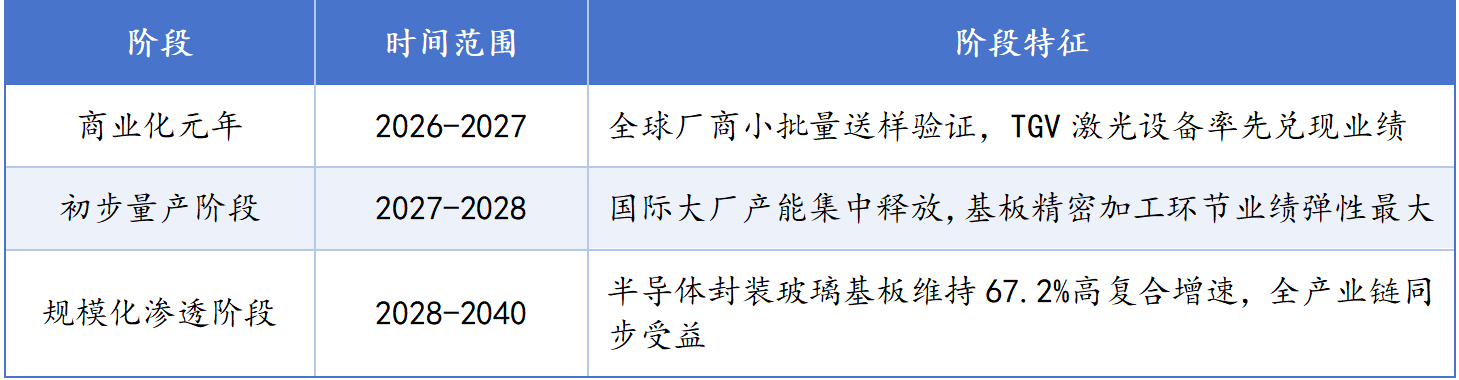

（二）行业整体发展三阶段

五、配套产业链同步高景气，算力需求拉动上游材料涨价

AI算力爆发不仅带动玻璃基板，硅片、MLCC、覆铜板CCL同步进入高景气周期：

1、英寸半导体硅片：AI服务器硅片消耗量是通用服务器3.8倍，HBM存储硅片需求为传统DRAM的3倍；NAND堆叠层数提升推动晶圆键合工艺普及，硅片需求翻倍。SEMI预测2030年全球硅片市场规模超200亿美元。

2、高端MLCC积层陶瓷电容：英伟达GB300平台单台搭载3万颗MLCC，单AI机柜消耗44万颗，需求年增速30%，2030年需求较2025年增长3.3倍。高端产能扩张缓慢，2025-2026年现货价格累计上涨20%，行业持续涨价。

3、覆铜板CCL：建滔2026年五次上调FR-4覆铜板价格，累计涨幅超50%；台系厂商营收同比翻倍，下半年高端PCB放量将持续支撑CCL价格上行，国产覆铜板企业同步受益。

六、行业核心驱动逻辑与长期发展展望

1、技术迭代刚需：后摩尔时代Chiplet、2.5D/3D封装成为主流，有机基板性能触顶，玻璃基板是行业公认标准化升级路线，台积电CoPoS架构将玻璃基板定为核心载体；

2、国产替代加速：面板、半导体材料本土化政策推动，海外厂商收缩低端显示基板产能、聚焦高端半导体玻璃，国内企业在设备、深加工环节快速实现突破；

3、面板周期复苏赋能：2025-2026年大尺寸面板价格回暖，显示基板企业现金流改善，反哺TGV半导体基板研发投入；

4、CPO产业共振：高速光通信高频场景必须采用低损耗玻璃基材，开辟全新增量市场，形成算力封装+光通信双需求驱动。

整体来看，玻璃基板是AI算力时代先进封装的核心底层材料，2026年商业化落地后，未来10年将持续维持高增长。
